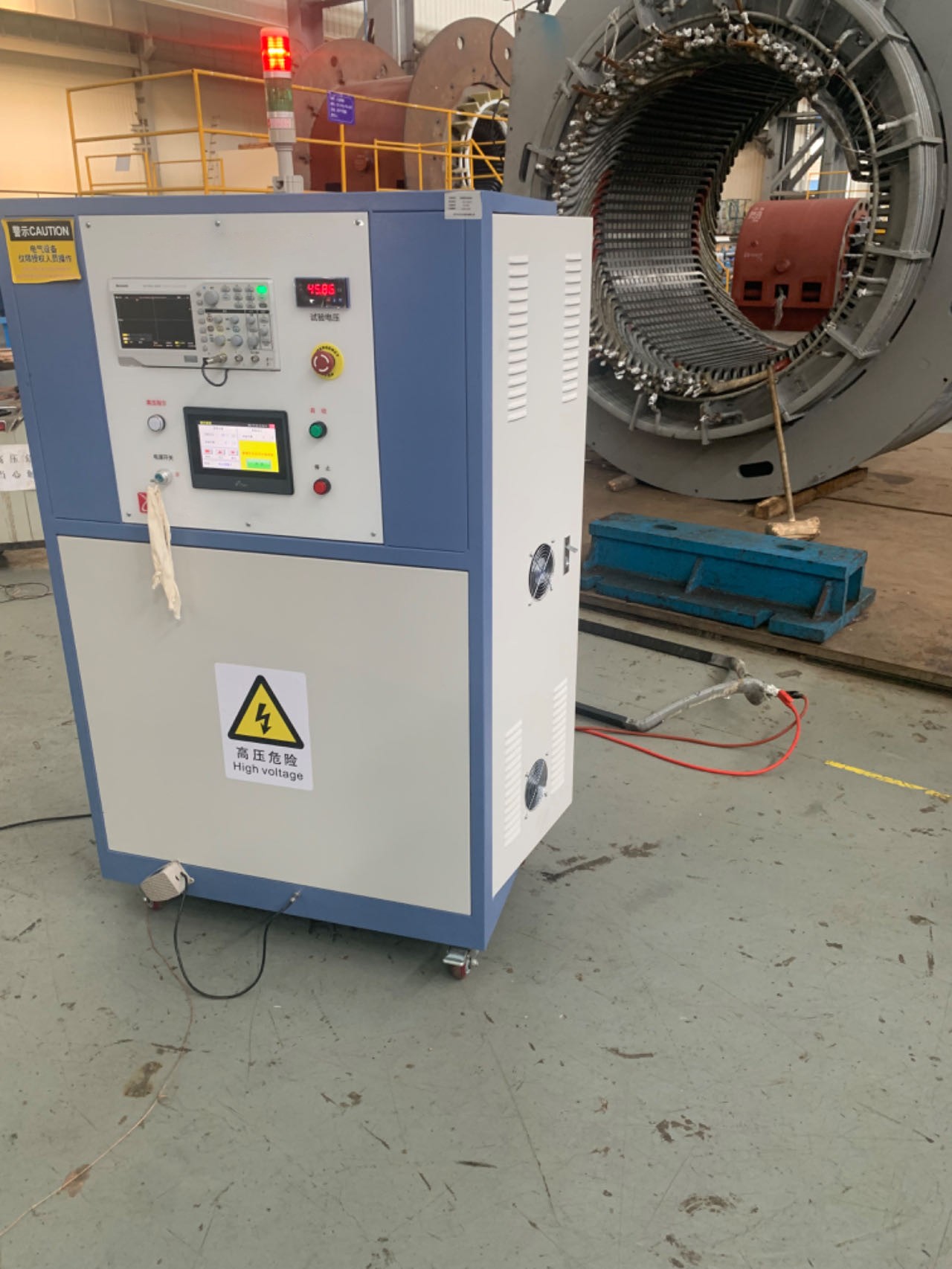

RZJ-40匝間沖擊耐壓測試儀

概  述

匝間沖擊耐壓測試儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

 RZJ-40匝間沖擊耐壓測試儀適用于額定電壓 10000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

RZJ-40 匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試?yán)@組匝間短路及各種阻抗不平衡故障。

技術指標

●  波前時間          ：          0.2µs

●  極　　性　　　    ：          負極性

●  脈沖峰值電壓      ：          2.0 ~≥40 kV（連續可調）

●  峰值電壓表顯示    ：          0 ~ 40kV ±5%

●  脈沖儲能電容      ：          0.03 ~ 0.05µF ± 10%

●  最大輸出能量      ：          40 J

●  放電頻率          ：          放電頻率為1次/秒

●  放電次數          ：          1-9次任意設定（標準規定是5次）

●  絕緣電阻：電源輸入端對機架的絕緣電阻大于等于50M歐姆；

●  介電強度：電源輸入端對機架能夠承受1500V/50Hz  1min 耐電壓試驗，無飛狐，無擊穿現象；

●  儀器配數字存儲示波器，可保存波形并通電腦打印波形。

●  外型尺寸（寬、高、深） ：     700×1400×700（mm）（寬、高、深）

●  重    量 　       ：          125 kg

●  儀器使用環境：

■  電源電壓：220V+10%；50Hz/60Hz+2%；

■  環境溫度：0 ~ 40度；相對濕度：不大于80%；

■  工作電源          ：          ~220V ± 5 % 50Hz

■  功    耗          ：          2000 VA

●  適用范圍：額定電壓 13800V 及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。

裝 箱 單

注意事項

★  本儀器為高壓試驗儀，測試時一定要注意人身安全，儀器開啟后（警示燈亮?xí)r），需注意安全。在高壓指示燈亮（圖二）時，切不可觸及高壓輸出端、輸出引線夾子和被測繞組（電機），以免受到電擊。

★  儀器的電源必需可靠接地，嚴禁在沒有接地線的情況下，進行高壓測試。因?yàn)閿?shù)千伏的高電壓會使外殼帶高壓電，危害人身安全，和損壞低壓控制電路，儀器的接地輸出端子在儀器背部的左下方，需要用銅導線與接地線連接。

★  儀器發生故障需維修時，應由專業人員進行維修，儀器開箱維修時，需先用接地線對高壓電容器放電后方可進行，以免受到電擊。
